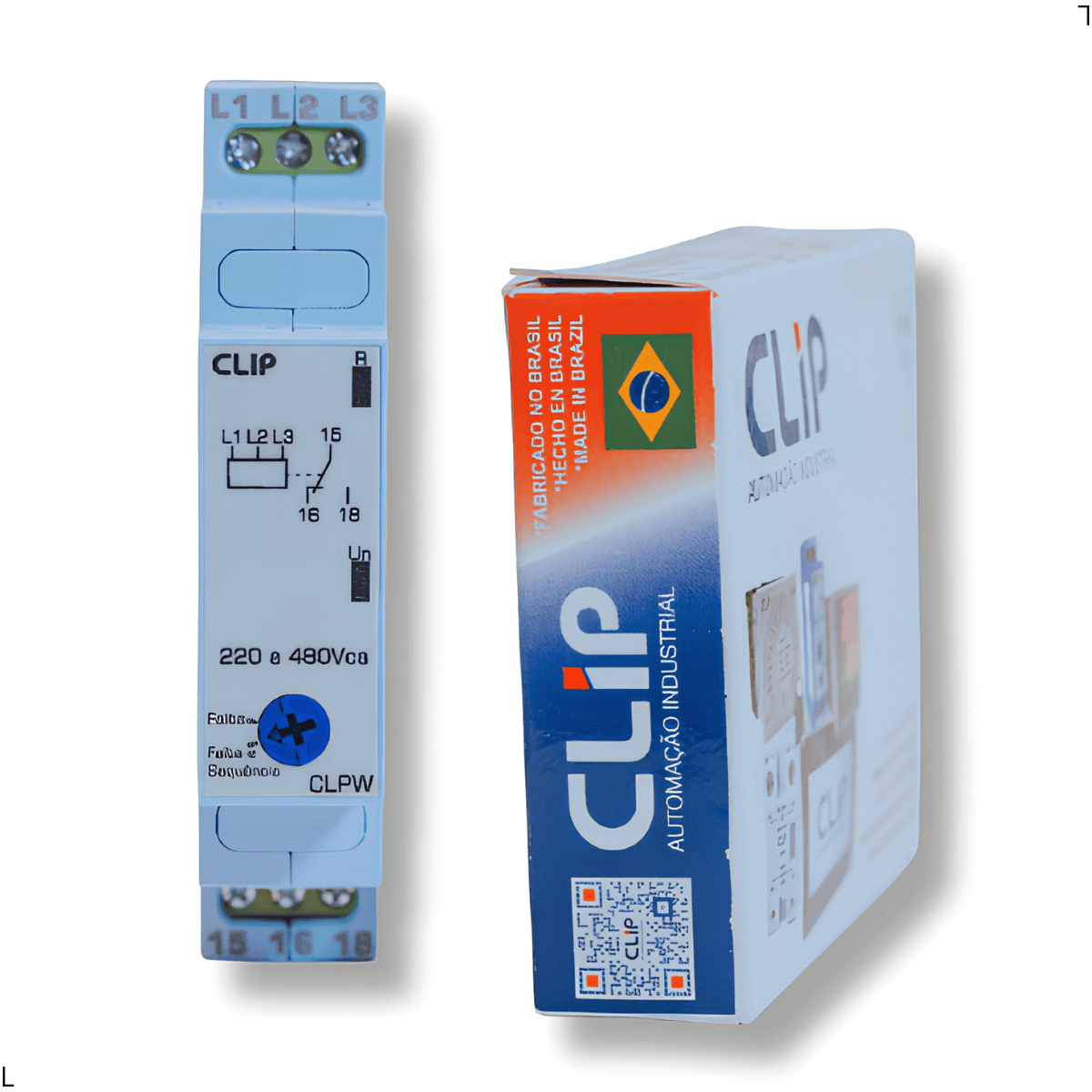

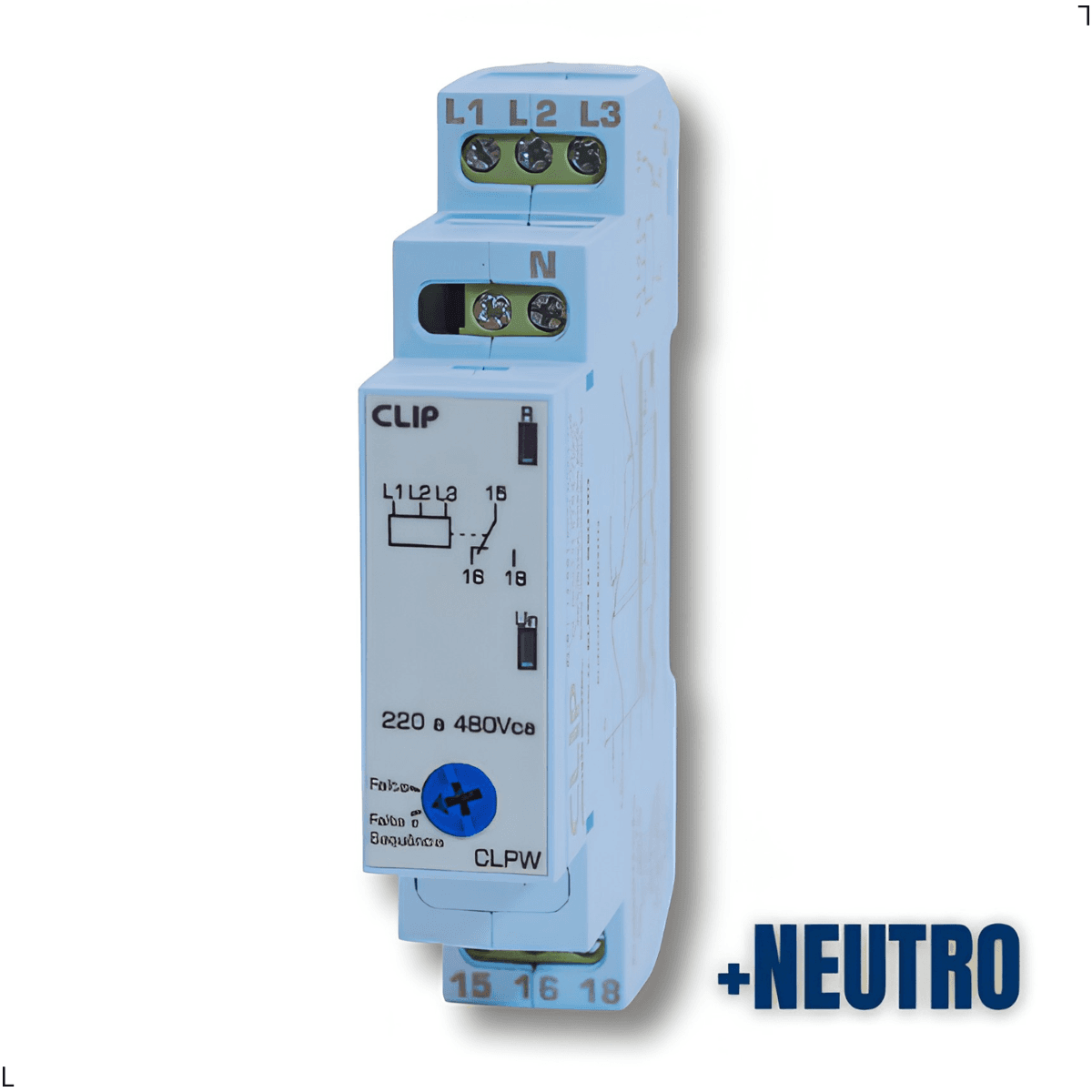

Monitor de Tensão Trifásico Clip CLPW, Falta, Sequência e Assimetria de Fase, 220–480Vca, Sem Retardo

Descrição do produto

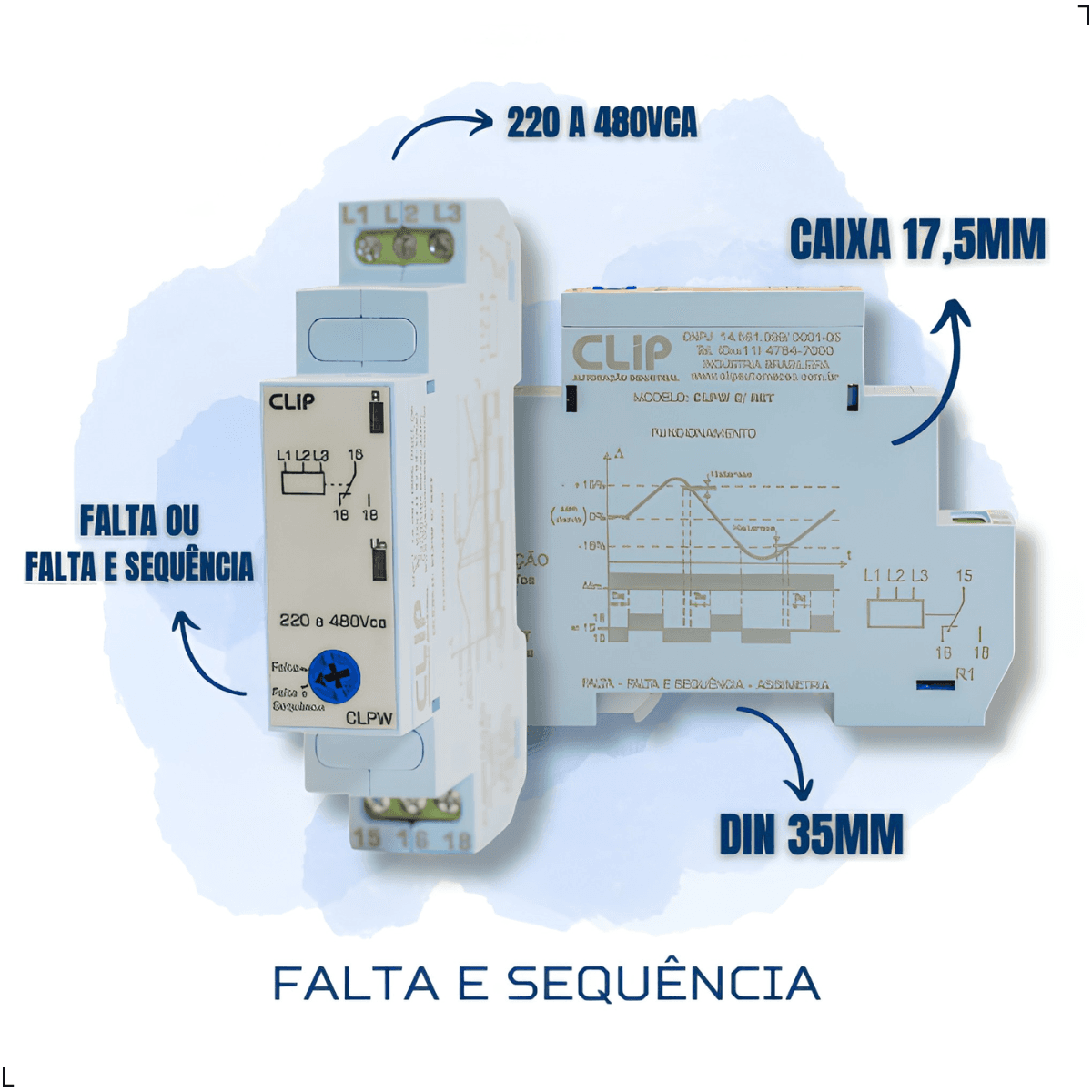

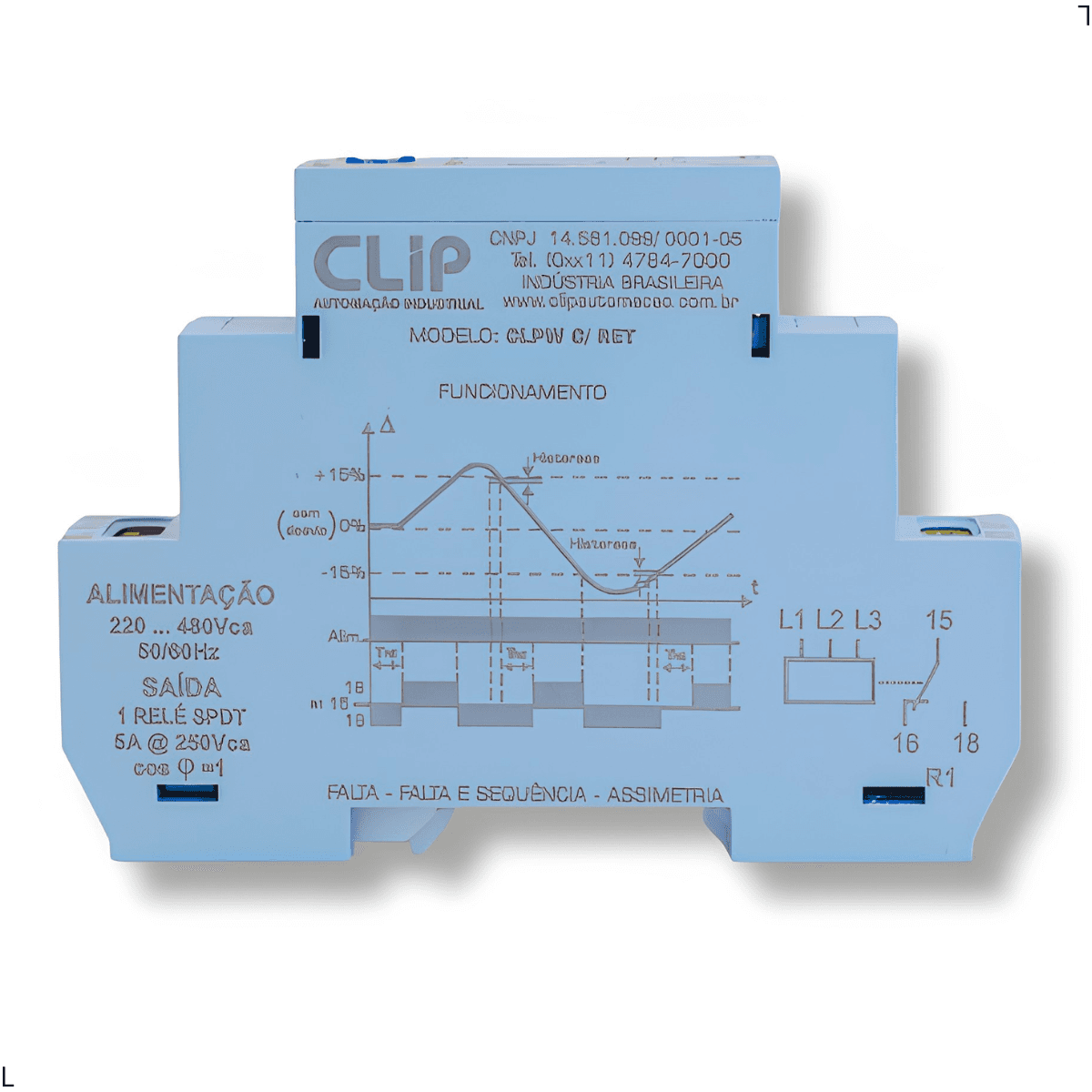

O Monitor de Tensão Trifásico CLPW da Clip é um relé de proteção digital desenvolvido para supervisionar continuamente a qualidade da rede elétrica trifásica em instalações industriais e comerciais. Ao detectar qualquer anomalia na rede — como falta de fase, inversão de sequência ou assimetria entre fases — o equipamento desliga instantaneamente o relé de saída, protegendo motores, máquinas e equipamentos contra danos causados por falhas na alimentação elétrica. Funções de proteção integradas — o CLPW monitora simultaneamente três condições críticas da rede: Falta de fase — detecta a ausência de qualquer uma das três fases (L1, L2 ou L3) e desaciona a saída de forma imediata e instantânea Sequência de fase — verifica se as fases estão na ordem correta (L1 → L2 → L3), protegendo motores contra inversão de rotação indesejada Assimetria modular (ΔU) — monitora o desequilíbrio de amplitude entre as três fases, atuando quando o desvio ultrapassa o limite ajustado Atuação instantânea em todas as condições — diferente de modelos com retardo, o CLPW atua imediatamente ao detectar qualquer falha, sem tempo de espera, sendo ideal para aplicações onde a proteção rápida é prioritária e variações momentâneas da rede não são uma preocupação. Retardo fixo na energização e religamento (TRE = 10 s) — após o restabelecimento da rede dentro dos parâmetros normais, o equipamento aguarda 10 segundos antes de religar a saída, garantindo estabilidade da tensão antes de reconectar a carga. Faixa de tensão nominal ampla — opera em redes de 220 a 480 Vca (50/60 Hz automático), cobrindo as principais tensões trifásicas utilizadas no Brasil e em aplicações internacionais, com faixa de ajuste de ±5% a ±25% da tensão nominal selecionada. Seleção de função pelo painel frontal — chave seletora permite escolher entre monitorar apenas Falta de fase ou Falta e Sequência de fase , adaptando o equipamento à necessidade da aplicação sem qualquer alteração de fiação. Ajuste simples pelo painel frontal — trimpots frontais permitem configurar a tensão nominal de operação e o limite de assimetria aceito, sem necessidade de ferramentas especiais ou software. Diagnóstico visual por LEDs — dois LEDs no frontal informam o estado do equipamento em tempo real, com códigos de pisca distintos para cada tipo de falha: Condição LED Bobina Falta fase L1 Apaga Falta fase L2 Pisca 2 vezes Falta fase L3 Apaga Inversão de fase Pisca 4 vezes Assimetria fora do limite Pisca lento Temporização de religamento (TRE) Pisca rápido Imunidade a distúrbios elétricos — certificado conforme IEC 61000-4-2 (descarga eletrostática), IEC 61000-4-4 (transitórios rápidos) e IEC 61000-4-5 (surtos de tensão), garantindo operação confiável em ambientes industriais com alta presença de ruído elétrico. Saída por relé SPDT — 1 contato reversível (NA + NF) com capacidade de 5 A / 250 Vca (cos φ = 1), vida útil mecânica de 10.000.000 operações e tempo de comutação de 20 ms. Instalação compacta — caixa de apenas 17,5 mm de largura para fixação em trilho DIN 35 mm, com bornes de parafuso para condutores de até 4 mm². Grau de proteção IP51 no invólucro e IP20 nos terminais. Peso aproximado de 105 g. Especificações Técnicas Parâmetro Valor Tensão nominal de operação 220 a 480 Vca Frequência 50/60 Hz (automático) Faixa de ajuste de assimetria ±5% a ±25% de Vn Histerese 2% Vn Precisão ±3% Vn @ 25 °C Repetibilidade < 1% Vn Retardo no desligamento Instantâneo (sem retardo) Retardo na energização/religamento (TRE) 10 s (fixo) Consumo aproximado 3 VA Saída 1 relé SPDT Capacidade dos contatos 5 A / 250 Vca (cos φ = 1) Vida útil mecânica 10.000.000 operações Tempo de comutação 20 ms Normas de imunidade IEC 61000-4-2 / 4-4 / 4-5 Grau de proteção IP51 (invólucro) / IP20 (terminais) Largura 17,5 mm Fixação Trilho DIN 35 mm Peso aproximado 105 g

Especificações técnicas

Marca

Clip

Tensão

220V, 380V, 440V, 480V

Fase

Trifásica
